Máy Phay CNC Ngang HMC1075
- Kích thước bàn làm việc: 1360*600mm
- Bàn làm việc tối đa. tải trọng: 800Kg
- Phạm vi hành trình của trục X/Y/Z: 1000*750*600mm
- Trục xoay BT50 Đài Loan và ổ dao loại đĩa 24 chiếc.
Mô tả
Thông số kỹ thuật
Đặc điểm chính của Máy phay CNC ngang HMC1075
- Đúc cát nhựa: Máy phay CNC ngang HCNC-Group được chế tạo bằng vật liệu đúc cát nhựa HT300 có cấu trúc hình chữ P, có khả năng chống mài mòn và chống va đập.
- Con quay: sử dụng trục chính Đài Loan với tốc độ lên tới 8000r mỗi phút.
- tạp chí công cụ: tốc độ thay dao nhanh và ổn định. Tạp chí công cụ đĩa 24 chiếc.

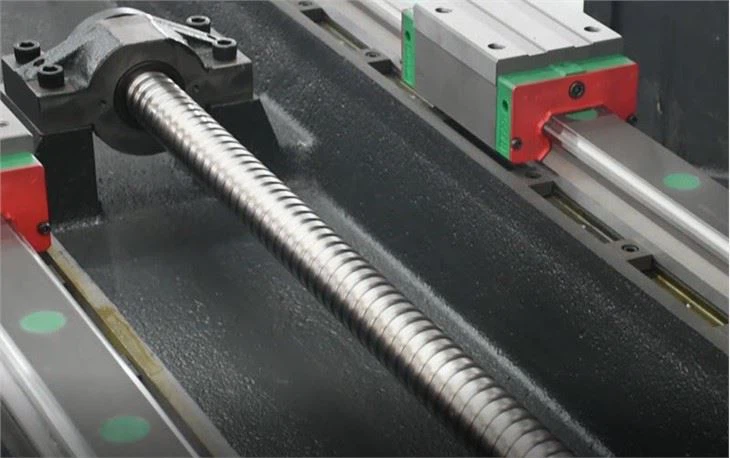

- Hướng dẫn và vít: Đường ray dẫn hướng bi C3 chất lượng cao và vòng bi chính xác được trang bị cho máy phay ngang này, đảm bảo tốc độ xử lý cao và ma sát thấp.
- Thành phần thương hiệu: Các linh kiện bên trong như linh kiện điện, linh kiện khí nén… là của các thương hiệu nội địa nổi tiếng như SMC, WAGO, NSK, SKF, v.v.
- Máy HMC thông minh: hỗ trợ IOT rằng tiến trình xử lý, tình trạng máy, lỗi hỏng hóc, v.v. đều nằm trong tầm kiểm soát của bạn với dịch vụ iNC-Cloud mọi lúc mọi nơi.
- Nhà cung cấp đáng tin cậy và có năng lực: đội ngũ kỹ thuật chuyên nghiệp, hơn 100+ bằng sáng chế kỹ thuật.
Thông số kỹ thuật của máy CNC ngang
Thông số kỹ thuật máy phay HMC1075 | |||||
Mục | thông số kỹ thuật | Đơn vị | |||
bàn làm việc | Kích thước bàn làm việc | 1360×600 | mm | ||
Bàn làm việc tối đa trọng tải | 800 | kg | |||
Kích thước khe chữ T | 5-18-100 | Mm/cái | |||
Du lịch | Hành trình trục X | 1000 | mm | ||
Hành trình trục Y | 750 | mm | |||
Hành trình trục Z | 600 | mm | |||
Khoảng cách từ đầu trục chính đến bàn làm việc | Tối đa. | 900 | mm | ||
Tối thiểu. | 150 | mm | |||
Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng trục Z | 590 | mm | |||
Con quay | Độ côn trục chính (7:24) | BT 50 φ155 | |||
Tốc độ | 8000 | r/phút | |||
Công suất động cơ trục chính | 7.5 | kw | |||
Cho ăn | Di chuyển nhanh | Trục X | 12 | m/phút | |
Trục Y | 12 | ||||
Trục Z | 24 | ||||
Tốc độ tiến dao | 1-10000 | mm/phút | |||
Tạp chí | Loại tạp chí | Loại đĩa | |||
Khả năng tạp chí | 24 | cái | |||
Thời gian thay đổi công cụ | 2.5 | s | |||
Định vị chính xác | Tiêu chuẩn phát hiện chính xác | JISB6336-4: 2000/ GB/T18400.4-2010 | |||
Trục X/Y/Z | ±0.008 | mm | |||
Độ chính xác định vị lặp lại trục X/Y/Z | ±0.005 | mm | |||
Kích thước tổng thể | 2600×2380×2400 | mm | |||
Trọng lượng máy | 8000 | kg | |||
Cấu hình chính củaHMC1075gia công ngang
phay cnc HMC1075 | ||
3-ổ trục | Đường kính bên trong 30, đường kính ngoài62, P4 | TPI/NACHI |
3-đầu vít bi trục | X/Z: FD4012, Y: FD5010 | HIWIN/PMI |
Đường dẫn trục 3- | X:HGH55HA, Y:HGH45HA | HIWIN/PMI |
Tạp chí công cụ | Loại đĩa, 24T BT50 | Okada/Desu |
Trục đai | BT50-155-8000r/phút | Đan Tuyền/Haozhi |
Xi lanh khí | 4.5T | Hạo Đăng |
3-vỏ bọc kính thiên văn trục | Tấm thép | Trung Giới |
Thiết bị khí nén | AirTAC | |
Bơm bôi trơn | TZ-2202-110A | HERG/Thặng Hương |
Bơm làm mát | CBK4-30/3 | Rocoi |
Bộ trao đổi nhiệt | HPW-10AF | Tongfei/Winhee |
Các trường hợp ứng dụng thành công của phay ngang
