Trung tâm gia công CNC
Hành trình của trục X / Y / Z 800500600 mm
φ4016 screw lead, HIWIN/ PMI 45 ball linear guide, spindle BT40-150-8000, disc type magazine of 24 tools
Mô tả
Thông số kỹ thuật
Giơi thiệu sản phẩm

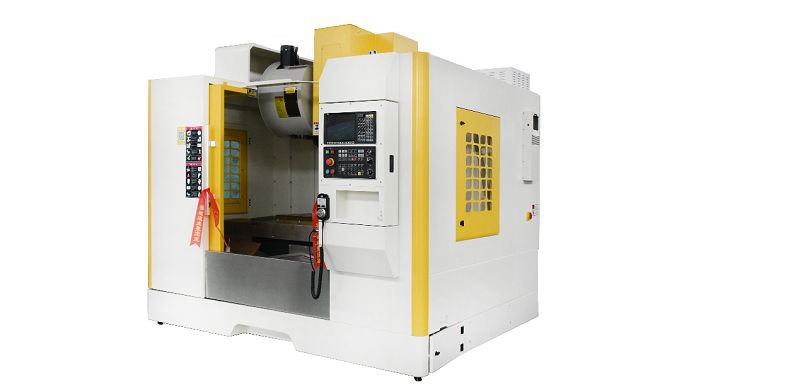

1. Trung tâm gia công dọc dẫn hướng tuyến tính 3 trục VMC850P
Kích thước bàn 1000500 mm
Hành trình của trục X / Y / Z 800500600 mm
φ4016 screw lead, HIWIN/ PMI 45 ball linear guide, spindle BT40-150-8000, disc type magazine of 24 tools
2. Trung tâm gia công đứng 3 hướng dẫn tuyến tính VMC850A
Kích thước bàn 1000500 mm
Hành trình của trục X / Y / Z 800500500 mm
φ3616 screw lead. HIWIN/PMI 35 ball linear guide, spindle BT40-140-10000, disc type magazine of 24 tools
3. Trung tâm gia công đứng 3 hướng dẫn cứng VMC850B
Kích thước bàn 1000500 mm
Hành trình của trục X / Y / Z 800500500 mm
φ4010 screw lead, spindle BT40-150-8000, disc type magazine of 24 tools
Sự chỉ rõ
VMC 850
Thông số kỹ thuật VMC850 | |||
bàn làm việc | Kích thước bàn làm việc | mm | 1000500 |
Khối lượng tối đa của bàn làm việc | Kilôgam | 600 | |
Vị trí T - (khoảng cách số băng thông) | 5-18108 | ||
Đi du lịch | X - aixs du lịch | mm | 800 |
Y - aixs đi du lịch | mm | 500 | |
Z - aixs du lịch | mm | 500 | |
Khoảng cách từ mũi trục chính đến mặt bàn | mm | 120-620 | |
Khoảng cách từ tâm trục chính đến đường dẫn cột | mm | 581 | |
Con quay | Loại truyền trục chính | Loại đai | |
Côn trục chính | BT 40 φ140 | ||
Tốc độ trục chính | vòng / phút | 8000 | |
Động cơ trục chính | kw | 7.5 | |
Tốc độ nguồn cấp dữ liệu | X / Y / Z - hiển thị nguồn cấp dữ liệu nhanh | m / phút | 363632 |
Tốc độ cắt | mm / phút | 1-10000 | |
Tạp chí dụng cụ | Số dụng cụ | chiếc | 24 |
Công cụ thay đổi cách | Loại đĩa ATC | ||
Thời gian thay công cụ | s | 2-3 | |
Độ chính xác | Định vị chính xác | mm | ±0.008 |
Độ chính xác định vị được báo cáo | mm | ±0.005 | |
khác | người điều khiển | HuazhongCNC | |
Kích thước tổng thể | mm | 270023002300 | |
Trọng lượng máy | Kilôgam | 5000 | |
VMC 840
VMC840（3axis hard rail） technical parameter | |||
bàn làm việc | Kích thước bàn làm việc | mm | 1000360 |
Khối lượng tối đa của bàn làm việc | Kilôgam | 300 | |
Vị trí T - (khoảng cách số băng thông) | 3-18100 | ||
Đi du lịch | X - aixs du lịch | mm | 800 |
Y - aixs đi du lịch | mm | 400 | |
Z - aixs du lịch | mm | 550 | |
Khoảng cách từ mũi trục chính đến mặt bàn | mm | 100-650 | |
Khoảng cách từ tâm trục chính đến đường dẫn cột | mm | 445 | |
Con quay | Loại truyền trục chính | Loại đai | |
Côn trục chính | BT 40 φ120 | ||
Tốc độ trục chính | vòng / phút | 8000 | |
Động cơ trục chính | kw | 5.5 | |
Tốc độ nguồn cấp dữ liệu | X / Y / Z - hiển thị nguồn cấp dữ liệu nhanh | m / phút | 15158 |
Tốc độ cắt | mm / phút | 1-10000 | |
Tạp chí dụng cụ | Số dụng cụ | chiếc | 16 |
Công cụ thay đổi cách | Loại đĩa ATC | ||
Thời gian thay công cụ | s | 2-3 | |
Độ chính xác | Định vị chính xác | mm | ±0.01 |
Độ chính xác định vị được báo cáo | mm | ±0.008 | |
khác | Bộ điều khiển | HuazhongCNC | |
Kích thước tổng thể | mm | 250020002100 | |
Trọng lượng máy | Kilôgam | 3200 | |
Bảng cấu hình
Phụ kiện tiêu chuẩn VMC 850 | ||
Mục | Mô hình và đặc điểm kỹ thuật | Thương hiệu |
Hệ thống điều khiển CNC | HCNC 808Di | HCNC |
Truyền động servo và động cơ | Đối sánh hệ thống | HCNC |
Vòng bi 3 trục | Đường kính trong 25, | TPI - Đài Loan - Trung Quốc |
Vít bi 3 trục (mức C3) | FD3616 | Hiwin - Đài Loan, Trung Quốc |
Hướng dẫn tuyến tính ba trục bi | X / Y / Z: HGH35HA | Hiwin - Đài Loan, Trung Quốc |
Bộ thay đổi công cụ tự động | Loại đĩa 24T | OKADA - Đài Loan Trung Quốc |
Trục chính (Loại đai) | BT40-140-8000r / phút | Danquan / Haozhi - Trung Quốc |
Bộ tăng áp khí nén | 3.5T | Haocheng - Đài Loan, Trung Quốc |
Phần tử điều khiển khí nén | - | Airtac - Trung Quốc |
hệ thống bôi trơn tự động | TZ-2202-110A | Herg / Shengxiang |
Bơm nước làm mát | CBK4-30 / 3 | Luokai - Trung Quốc |
Bộ trao đổi nhiệt | HPW-10AF | Sanhetongfei / Wenheng - Trung Quốc |
Chi tiết sản xuất
Bộ điều khiển CNC
1. Điều khiển 2-4 trục
2. 10.4" color LCD screen
3. Hỗ trợ giao thức bus NCUC, etherCAT
4. Hỗ trợ bộ mã hóa chính xác 16, 000, 000 PPR cao -
5. Hỗ trợ giao thức truyền thông TCPIP, Ethernet
6. Chức năng thông minh:
7. Dữ liệu lớn của máy công cụ CNC
8. Kiểm tra dụng cụ bị hỏng
9. bù nhiệt độ
Ứng dụng
Nhà máy của chúng tôi
Wuhan Huazhong Numerical Control Co., Ltd. ("the company") is China's medium and high-end CNC system research and industrial base, the first listed company in China's CNC system industry. The company's technology research and development which is a national high-tech enterprise is supported by National CNC System Engineering Technology Research Center of Huazhong University of Science and Technology.
The company has won two second prizes of national science and technology progress and seven provincial and ministerial level of first prizes. It is the strongest technical enterprise in China's CNC system industry.
Công ty bán gần 20, 000 bộ hệ thống CNC, 100, 000 bộ bộ khuếch đại và động cơ servo, và 2, 000 rô bốt công nghiệp mỗi năm. Doanh số của hệ thống CNC - cuối trung bình và cao xếp hạng đầu tiên ở Trung Quốc.
Hệ thống CNC HNC8 do công ty phát triển đã đạt được cấp độ từ tiên tiến trong năm - trục, đa - kênh, độ chính xác - tốc độ cao - cao, thông minh và các công nghệ khác. Hệ thống CNC cuối - trung bình và cao của nó hầu hết được sử dụng ở Trung Quốc. Chúng đã được sử dụng trong các doanh nghiệp máy công cụ và phụ tùng ô tô như Bochi Machine Tool Group Co., Ltd và Dongfeng Motor Co., Ltd.
