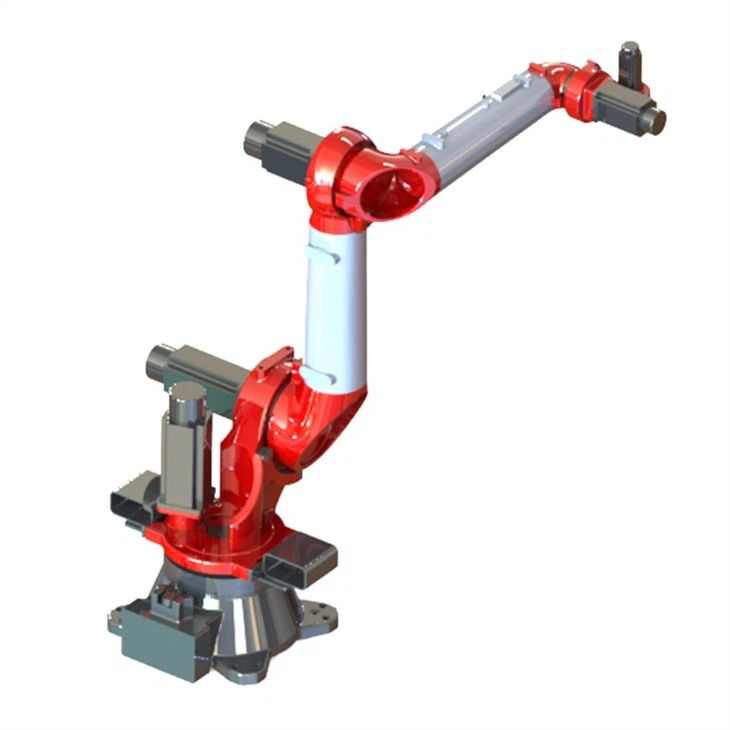

Robot đúc RBR610

Robot serie HuazhongCNC RBR được thiết kế đặc biệt như robot đúc để lấy và đặt vật liệu cho máy ép phun nhựa. Để đối mặt với nhiệt độ cao của các bộ phận đúc từ máy ép phun, robot HuazhongCNC RBR được thiết kế với mức độ bảo vệ cao. Mặt khác, do máy ép phun luôn ở trên cao và robot cần được đặt ở vị trí cao nên robot RBR nhẹ hơn có thể được treo lên dễ dàng bằng giàn để lấy và lắp các bộ phận cho máy ép phun. Robot dòng RBR đã được sử dụng rộng rãi trong các lĩnh vực như phun phụ tùng ô tô, bốc dỡ các chi tiết phun cho máy.

Gửi yêu cầu

Nói chuyện ngay

Mô tả

Thông số kỹ thuật

Giới thiệu Robot khuôn RBR610

Front-end cao cấpphiên bản otection được thiết kế đặc biệt cho máy thủy tinh, máy mài phẳng, máy khắc và phay cũng như các máy công cụ khác. Robot ép phun RBR610 được thiết kế để chịu được mọi hướng phun nước hoặc ngâm nước và cấp bảo vệ phần trước của cánh tay được xếp hạng IP67.
Thế hệ cánh tay robot đúc RBR610 mới, dựa trên dòng BR, được tối ưu hóa và nâng cấp hơn nữa, với tốc độ nhanh hơn, khả năng chịu tải mạnh hơn và cấp độ bảo vệ cao hơn.

RBR610 Molding Robot

Ưu điểm của Robot đúc

1. Mức độ bảo vệ cao: mặt trước của cánh tay robot lên tới IP67, có thể xử lý các môi trường làm việc khắc nghiệt như nhiệt độ cao trong máy ép phun.

2. Nhẹ: robot chỉ nặng 61kg, nhẹ hơn rất nhiều so với robot có cùng tải trọng. Vì vậy có thể dễ dàng treo lên bằng giàn nếu cần thiết.

3. Không gian chiếm đóng nhỏ ít hơn 0,06㎡

RBR610 Molding Robot space

4. Linh hoạt và hiệu quả hơn: Robot ép phun BR610 có thể đến vị trí được chỉ định thông qua vòng quay bên trong và bên ngoài, giúp chuyển động di chuyển linh hoạt và hiệu quả hơn.

RBR610 Molding Robot

Thông số kỹ thuật của cánh tay robot đúc

Robot công nghiệp		RBR610
Mức độ tự do		6
trọng tải		10Kg
Bán kính làm việc tối đa		1310 mm
Độ lặp lại		±0.05mm
Phạm vi chuyển động	J1	±155 độ
	J2	-178 độ /-2 độ
	J3	+120 /+420 độ
	J4	±190 độ
	J5	±150 độ
	J6	±360 độ
Tốc độ định mức	J1	3,56 rad/s, 204 độ/s
	J2	3,05rad/s, 175 độ/s
	J3	4,19rad/s, 240 độ/s
	J4	5,48rad/s, 314 độ/s
	J5	4,19rad/s, 240 độ/s
	J6	8,38rad/s, 480 độ/s
Tốc độ tối đa	J1	4,19rad/s, 240 độ/s
	J2	4,36ad/s, 250 độ/s
	J3	5,23rad/s, 300 độ/s
	J4	6,84rad/s, 392 độ/s
	J5	5,23rad/s, 300 độ/s
	J6	10,46rad/s, 600 độ/s
Momen quán tính cho phép	J6	15kg
	J5	42kg
	J4	42kg
mô-men xoắn cho phép	J6	12,7Nm
	J5	20,4Nm
	J4	20,4Nm
Môi trường áp dụng	Nhiệt độ	0-45 độ
	Độ ẩm	20%-80%
	Người khác	Tránh tiếp xúc với khí và chất lỏng dễ cháy, nổ hoặc ăn mòn. Tránh xa các nguồn nhiễu điện tử (plasma).
Chiều dài cáp của người hướng dẫn		8 mét
Chiều dài kết nối thân tủ		3 mét
Thông số vào/ra		Số lượng kỹ thuật số: 32 đầu vào, 31 đầu ra
Dung lượng pin		3kVA
Công suất định mức		2,4kW
Điện áp định mức		Một phaAC220V
Đánh giá hiện tại		13A
Lớp bảo vệ cơ thể		IP54, mặt trước của cánh tay IP67
Phương pháp cài đặt		Lắp đặt mặt đất, lắp đặt ngược, lắp đặt bên, lắp đặt hướng tùy ý
Trọng lượng cơ thể		61kg
Cấp bảo vệ tủ điều khiển		IP53
Kích thước tủ điều khiển		500 (rộng)x 270 (dày)x 530 (cao) - đứng và nằm
Trọng lượng tủ điều khiển		38kg
